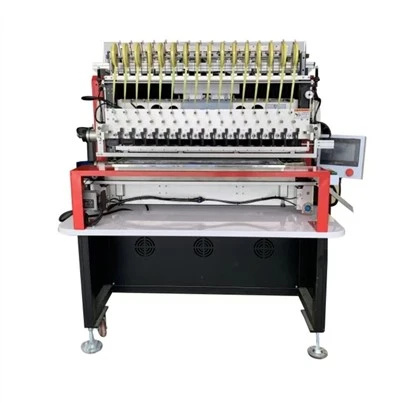

KXP12-81 Πλήρης αυτόματη μηχανή περιέλιξης πηνίου μετασχηματιστή με μπομπίνα 12 αξόνων

Προσδιορισμός

Αριθμός ατράκτων περιέλιξης	12
Ταχύτητα ατράκτου	10000 σ.α.λ
Διάμετρος σύρματος	0,03-0,45mm (Πρέπει να επιλέξετε διαφορετικές προδιαγραφές εντατήρα)
Διάσταση ατράκτου	81 χλστ
Μέγιστη εξωτερική διάμετρος μπομπίνας	40 χλστ
Εσωτερική διάμετρος συγκροτήματος ταχείας στερέωσης ατράκτου	Τυπικό: 10 mm Ειδικό: 12mm
Εύρος κίνησης πείρου οδηγού	Χ:80 Υ:100 Ζ:70 χλστ
Ισχύς σερβοκινητήρα περιέλιξης	1,5 KW
Ισχύς σερβοκεντρικού άξονα X\\Y\\Z	400W\400W\750W
Πίεση	0,4-0,65Mpa
Τάση τροφοδοσίας	AC220V±10% 50HZ
Συνολική ισχύς	3,5 KW
Μέγεθος μηχανής	Μήκος: 1100 mm Πλάτος: 1000 mm Ύψος: 1400 mm
Βάρος μηχανής	720 κιλά

Περιγραφή Κύριων Ανταλλακτικών

Κύριος κινητήρας περιέλιξης	Σερβοκινητήρας
Άξονας Χ	Σερβοκινητήρας
Άξονας Υ	Σερβοκινητήρας
άξονας Z	Σερβοκινητήρας
Σύστημα Ελέγχου	Ελεγκτής κίνησης έξι-αξόνων υψηλής-ακρίβειας
HMI	Οθόνη αφής 7 ιντσών
Βιδωτή ράγα οδηγού	Ταϊβάν TBI, Ακρίβεια επιπέδου Γ-
Ζώνη χρονισμού	Ιαπωνία, Ανατολική
Ρουλεμάν	Ιαπωνία NSK
Αισθητήρας	Ιαπωνία Όμρον
Εντατήρας	Ειδικός μαγνητικός εντατήρας υψηλής-ακρίβειας
Κιβώτιο καλωδίων με άξονα	Κουτί από χυτοσίδηρο, ανεξάρτητα αναπτυγμένο
Πάγκος εργασίας	Επιτραπέζια από χυτοσίδηρο, ανεξάρτητα αναπτυγμένη
Άλλα μηχανικά μέρη	Ανεξάρτητη έρευνα και ανάπτυξη

Χαρακτηριστικά

Το κύριο πλαίσιο αυτού του μηχανήματος είναι επεξεργασμένο με ενσωματωμένα υλικά για να ελαχιστοποιηθεί το σφάλμα συναρμολόγησης που προκαλείται από τη συναρμολόγηση, να διασφαλιστεί η ακρίβεια της σχετικής θέσης κάθε εξαρτήματος και η σταθερότητα της μακροχρόνιας χρήσης.

◆ Το τμήμα ελέγχου υιοθετεί το πιο προηγμένο σύστημα ελέγχου κίνησης πολλαπλών-αξόνων, με εξαιρετική απόδοση όπως γραμμική και κυκλική παρεμβολή, σπειροειδής περιέλιξη κ.λπ. Εκτός από την εύκολη υλοποίηση των βασικών βημάτων των πλήρως αυτόματων μηχανών, όπως αυτόματη τροφοδοσία, αυτόματη κεφαλή περιέλιξης, αυτόματη περιέλιξη, καλωδίωση ακριβείας, αυτόματη περιέλιξη, επίσης, αυτόματη απελευθέρωση της ουράς, κ.λπ. δύσκολα βήματα, όπως η ορθή-εξαγωγή καλωδίου και το πάτημα του σύρματος στην αυλάκωση.

◆ Η διεπαφή του ανθρώπινου-μηχανήματος είναι απλή και κατανοητή, εύκολη στη χρήση, γρήγορη απόκριση και διαθέτει λειτουργία αποθήκευσης κωδικού πρόσβασης για να αποτρέπει την τροποποίηση του προγράμματος από μη σχετικό προσωπικό.

◆ Όλα τα κινούμενα μέρη κινούνται από σερβοκινητήρες AC Panasonic με υψηλή ταχύτητα, ακριβή τοποθέτηση και μεγάλη διάρκεια ζωής.

◆ Όλα τα σημαντικά εξαρτήματα είναι εισαγόμενα εμπορικά σήματα.

◆ Η ράβδος της βελόνας οδήγησης μπορεί να περιστραφεί 0 μοίρες, 90 μοίρες, 135 μοίρες (προαιρετικό) για να επιτύχει δύσκολη κεφαλή περιέλιξης, έξοδο σύρματος και κοπή σύρματος.

Πεδίο εφαρμογής

1. Επαγωγικό πηνίο

2. Πηνίο ρελέ

3. Πηνία οπίσθιου φωτισμού LCD υψηλής και χαμηλής τάσης

4. Πηνίο ανάφλεξης υψηλής και χαμηλής τάσης

5. Πηνίο αισθητήρα

6. Πηνίο ηλεκτρομαγνητικής βαλβίδας

7. Πηνίο μπεκ ψεκασμού αυτοκινήτου

8. ABS αυτοκινήτου, πηνίο φορτιστή

9. Πηνίο οργάνων αυτοκινήτου

10. Πηνίο αυτόματου φρένου

11. Μετασχηματιστής ισχύος μεταγωγής

12. Μετασχηματιστής τύπου EE

13. Μετασχηματιστής τύπου EI

14. Βηματικό πηνίο κινητήρα

15. Άλλα παράλληλα εξωτερικά πηνία

Προαιρετική συσκευή

1. Εντατήρας

2. Μηχανή περιστροφής καλωδίων

3. Συσκευή πίεσης ορθής γωνίας

4. Απλός κόφτης

5. Συσκευή χαλάρωσης καλωδίων

Συσκευασία

Υλικό συσκευασίας: Χαρτοκιβώτιο/Ξύλινη θήκη με αφρό εσωτερικά.

1. Γενική συσκευασία (χάρτινο κουτί ή πλαστική σακούλα): Για μικρά ανταλλακτικά για το μηχάνημα περιέλιξης πηνίου κινητήρα οκτώ ατράκτων, συσκευάστε το με φόρμα και χαρτί συσκευασίας για να εγγυηθείτε ότι δεν θα σπάσει κατά τη μεταφορά.

2. Ξύλινη συσκευασία θήκης: Για μεγαλύτερης κλίμακας Μηχανή περιέλιξης με πηνίο κινητήρα οκτώ ατράκτων, διαθέτουμε ειδικευμένο ξυλουργό, ο οποίος θα έφτιαχνε την κατάλληλη ξύλινη θήκη με ακριβές πάχος, πυκνότητα, μήκος. Το επάνω βέλος ↑ σημειώνεται στην εξωτερική ξύλινη θήκη. Το ρυθμιστικό υλικό θα τοποθετηθεί στην ξύλινη θήκη για την αποφυγή ρωγμών και κραδασμών. Βεβαιωθείτε ότι το πλήρως αυτόματο μηχάνημα περιέλιξης πηνίου μετασχηματιστή με μπομπίνα 12 αξόνων KXP12-81 δεν θα καταστραφεί κατά τη μεταφορά.

Εργοστάσιο

Η KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD, που ιδρύθηκε το 2007, έχει αναγνωριστεί ως εξέχων κατασκευαστής που ειδικεύεται σε μηχανές περιέλιξης υψηλής απόδοσης, που συμπληρώνονται από σχετικό εξοπλισμό παραγωγής και επαγγελματική τεχνολογική υποστήριξη. Ξεχωρίζει στην προηγμένη γκάμα προϊόντων της το KXP12-Μηχανή περιέλιξης πηνίου μετασχηματιστή με μπομπίνα πλήρους αυτόματης 12 ατράκτων-μια τελευταίας τεχνολογίας λύση{10}}με 12 άξονες για ταυτόχρονη λειτουργία, παρέχοντας εξαιρετική απόδοση παραγωγής και ακρίβεια στην εταιρεία. αριστείας.

Πέρα από την παροχή βασικού εξοπλισμού όπως το KXP12-81 Πλήρης αυτόματη μηχανή περιέλιξης πηνίου μετασχηματιστή με μπομπίνα 12 αξόνων, το KIOXIA LIGHT RING προσφέρει ολοκληρωμένες λύσεις κατασκευής με υψηλό κόστος-. Αυτές οι λύσεις καλύπτουν τις απαιτήσεις παραγωγής διαφορετικών εξαρτημάτων τυλιγμάτων, συμπεριλαμβανομένων μετασχηματιστών, τσοκ και άλλων, εξασφαλίζοντας αξιόπιστη υποστήριξη για αποτελεσματική, υψηλής ποιότητας επεξεργασία σε διάφορες εφαρμογές περιέλιξης
